SK hynix هفته گذشته در اجلاس جهانی 2025 برای رونمایی از استراتژی AI NAND و محصولات ذخیره‌سازی AIN خود که برای کاربردهای هوش مصنوعی طراحی شده‌اند، استفاده کرد. در حالی که سیستم‌های هوش مصنوعی به طور تاریخی از دستگاه‌های ذخیره‌سازی طراحی شده برای سرورهای سازمانی استفاده می‌کردند، SK hynix معتقد است که راه‌حل‌های ذخیره‌سازی مبتنی بر NAND با هدف خاص — AIB P، AIN B و AIN D — نیازهای سرورها و خوشه‌های هوش مصنوعی را بهتر برآورده کرده و کارایی عملکرد بالاتری را ممکن می‌سازند.

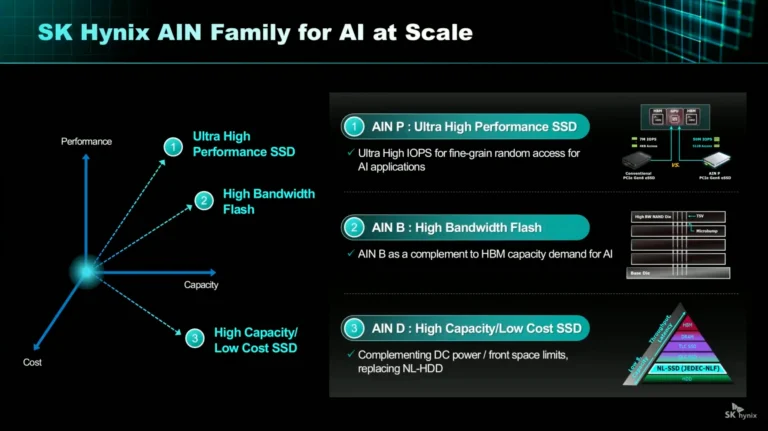

در آینده، SK hynix سه خط تولید متمایز را ارائه خواهد داد که برای نیازهای خاص خوشه‌ها و سرورهای هوش مصنوعی طراحی شده‌اند: AIN D برای ذخیره‌سازی با چگالی بالا، AIN P برای ذخیره‌سازی با عملکرد بالا، و AIN B — مبتنی بر فناوری فلش با پهنای باند بالا (HBF) — برای دستگاه‌های ذخیره‌سازی فوق‌العاده با عملکرد بالا که می‌توانند در کنار حافظه HBM نصب شوند. هر خانواده محصول برای رسیدگی به مجموعه بارهای کاری خاص خود با مجموعه فناوری‌های خاص خود طراحی شده است، در حالی که قابلیت‌ها و هزینه‌ها را برای بهبود هر مرحله از هوش مصنوعی، از دریافت و بایگانی تا آموزش و استنتاج، متعادل می‌کند.

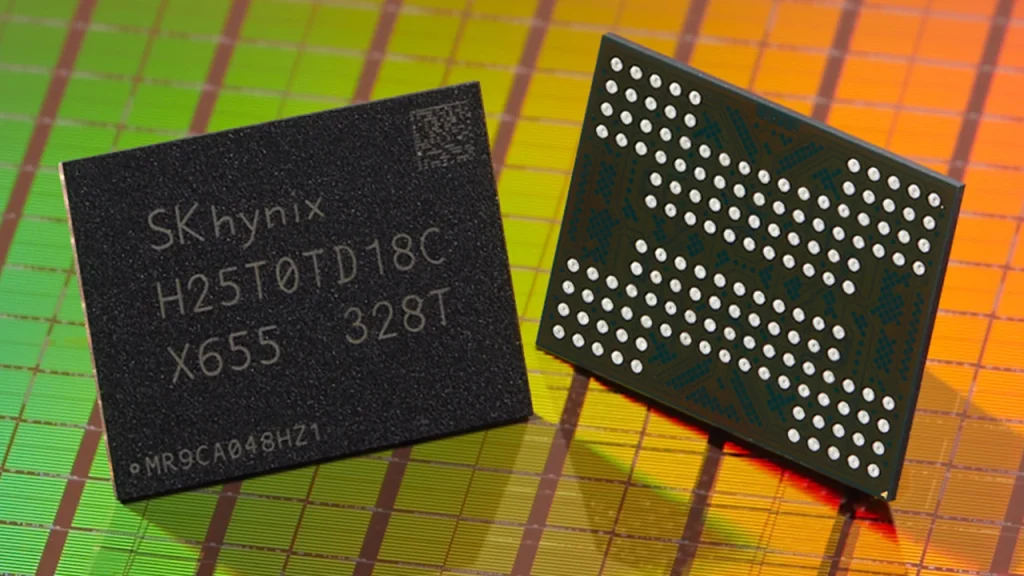

راه‌حل AIN D (چگالی) SK hynix از NAND QLC سه‌بعدی برای ذخیره‌سازی مجموعه‌داده‌های عظیم هوش مصنوعی با کمترین هزینه به ازای هر بیت در حافظه فلش NAND استفاده خواهد کرد. این شرکت انتظار دارد AIN D برای دستیابی به چگالی در سطح پتابایت طراحی شود، بسیار فراتر از SSDهای امروزی در مقیاس ترابایت، که مزایای کلیدی درایوهای حالت جامد، مانند زمان دسترسی سریع و توان عملیاتی بالا را حفظ می‌کنند. SK hynix قصد دارد HDDهای نزدیک به خط (nearline) را با این محصولات جایگزین کند.

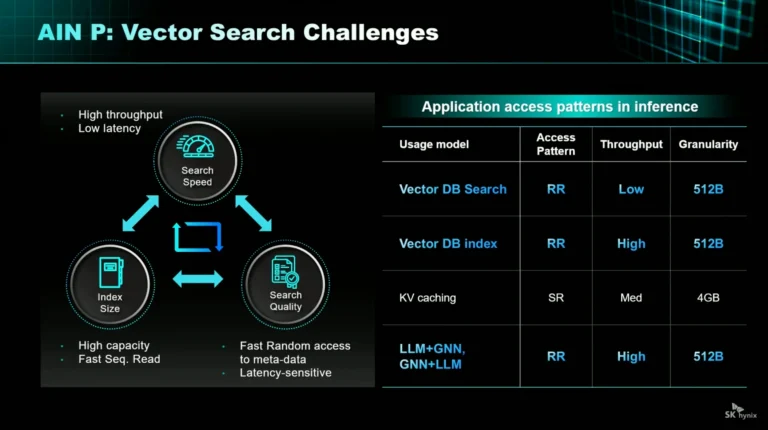

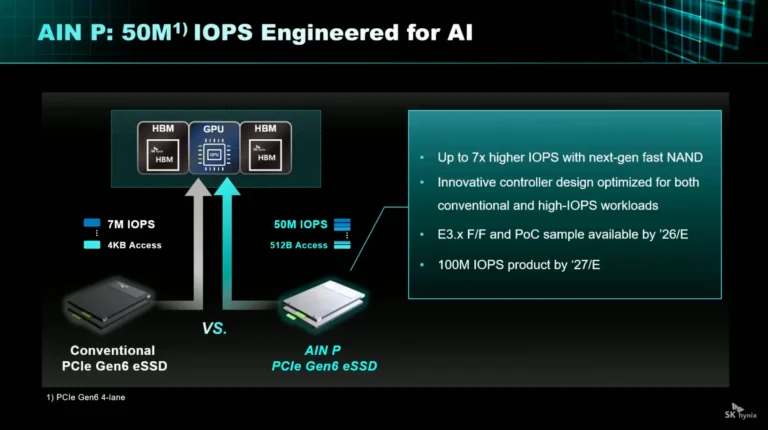

در مقابل، AIN P (عملکرد) نیازهای عملکردی کاربردهای استنتاج هوش مصنوعی را با کنترل‌کننده‌های SSD بازطراحی شده و حافظه فلش NAND سه‌بعدی برطرف خواهد کرد تا عملیات ورودی-خروجی (IOPS) را با دقت 512B برای بارهای کاری هوش مصنوعی، مانند جستجوهای پایگاه داده برداری و خواندن‌های تصادفی دقیق، به حداکثر برساند. در واقع، SK hynix انتظار دارد نمونه‌های SSDهای AIN P آن حدود 50 میلیون IOPS 512B را با رابط PCIe 6.0 و تا 100 میلیون IOPS را با رابط PCIe 6.0* تا سال 2027 ارائه دهند.

«این معماری می‌تواند تا 50 میلیون IOPS با دسترسی 512 بایتی برای PCIe 6.0 ارائه دهد که هفت برابر بیشتر از SSDهای سازمانی معمولی PCIe Gen6 است،» چون‌سونگ کیم، معاون رئیس SK hynix گفت. «این فقط برای بارهای کاری هوش مصنوعی ساخته نشده است، AIM P می‌تواند IOPS و توان عملیاتی بالایی را برای کاربردهای ذخیره‌سازی معمولی نیز ارائه دهد. نمونه اثبات مفهوم تا پایان سال آینده در فرم فاکتور E3 و محصول قابل تولید انبوه با 100 میلیون IOPS از طریق Gen6 تا پایان سال 2027 در دسترس خواهد بود.

*یک SSD PCIe 6.0 x4 به تنهایی نمی‌تواند 100 میلیون IOPS 512 بایتی را از نظر فیزیکی حفظ کند. پهنای باند لینک حدود 31 گیگابایت بر ثانیه است در حالی که چنین عملکردی حدود 48 گیگابایت بر ثانیه نیاز دارد. دستیابی به این رقم به PCIe 6.0 x8 یا x16، PCIe 7.0 x4، یا یک اتصال سفارشی نیاز دارد.

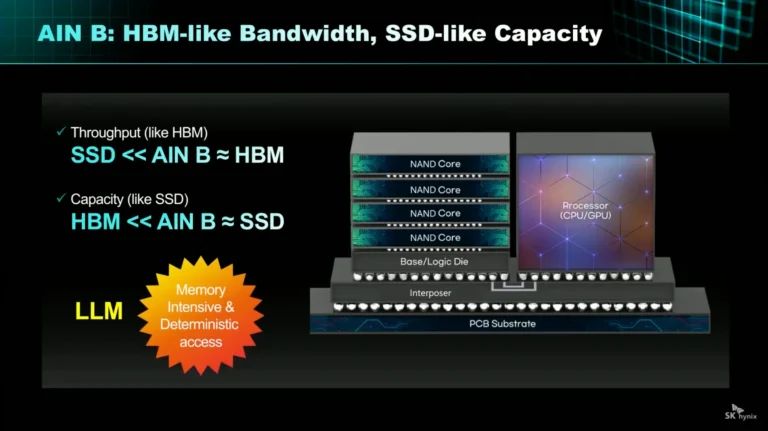

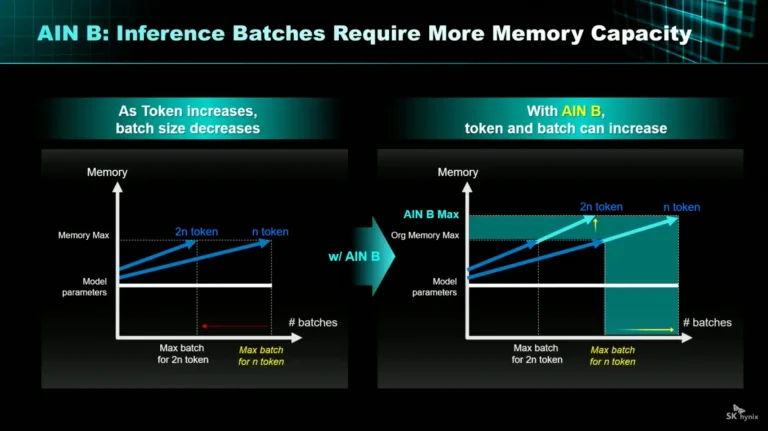

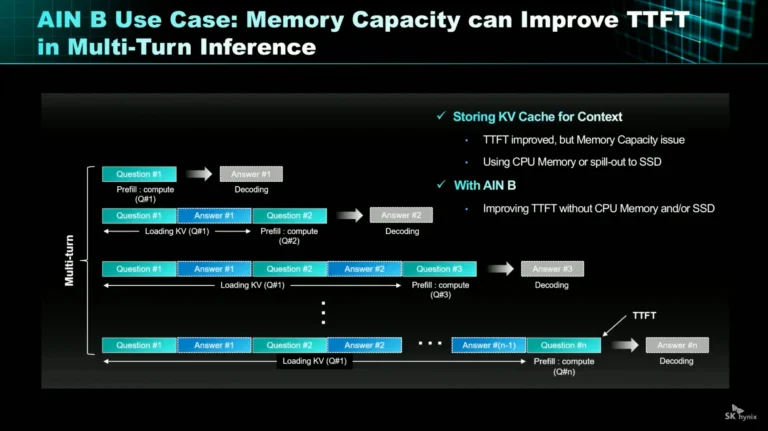

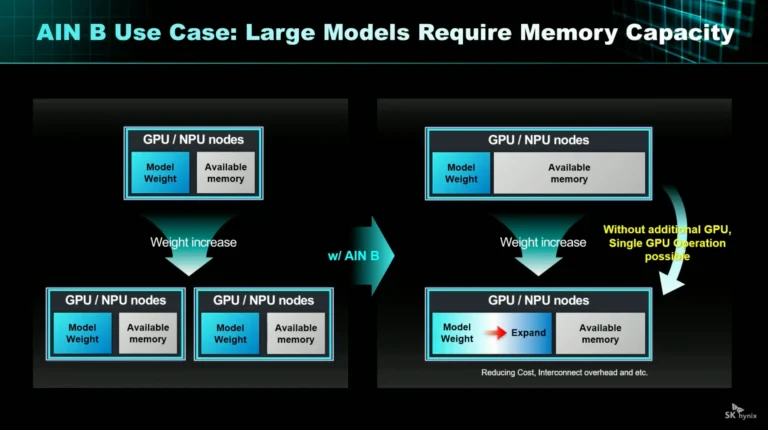

پیشرفته‌ترین عنصر خانواده AI NAND شرکت SK hynix، AIN B (پهنای باند) خواهد بود — دستگاه‌های ذخیره‌سازی حالت جامد مبتنی بر فناوری HBF که توسط SanDisk توسعه یافته و اکنون توسط SanDisk و SK hynix استانداردسازی مشترک شده است. این معماری نوید ترکیب پهنای باند شبیه HBM با چگالی NAND را می‌دهد و سیستم‌های هوش مصنوعی را قادر می‌سازد تا دسته‌های استنتاج بیشتری یا توالی‌های توکن طولانی‌تری را بدون افزودن شتاب‌دهنده‌های هوش مصنوعی یا HBM مدیریت کنند. با توجه به اینکه استاندارد HBF وجود ندارد، SK hynix در مورد اعداد عملکرد واقعی یا زمان انتظار برای در دسترس قرار گرفتن AIN B صحبت نمی‌کند. در این اجلاس، هر دو شرکت میزبان رویداد ‘HBF Night’ بودند، جایی که آنها خواستار تلاش مشترک برای تسریع نوآوری NAND شدند.

هر دو شرکت در طول اجلاس میزبان ‘HBF Night’ بودند و مهندسان و معماران از بازیگران اصلی فناوری جهانی را برای هماهنگی توسعه اکوسیستم گرد هم آوردند.

آن هیون، رئیس و مدیر ارشد توسعه، گفت: «از طریق اجلاس جهانی OCP و HBF Night، ما توانستیم حال و آینده SK hynix را به عنوان یک ارائه‌دهنده جهانی راه‌حل حافظه هوش مصنوعی، که در بازار هوش مصنوعی به سرعت در حال تحول رشد می‌کند، به نمایش بگذاریم.» «در بازار ذخیره‌سازی NAND نسل بعدی، SK hynix با مشتریان و شرکا همکاری نزدیک خواهد داشت تا به یک بازیگر کلیدی تبدیل شود.»
